Stroj za rezanje filmov in lepilnih nalepk
Ime izdelkov

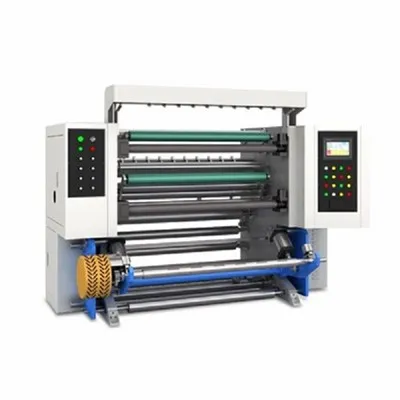

Stroj za rezanje in previjanje filmov in lepilnih nalepk visoke hitrosti
GWL-1700 je primeren za rezanje in previjanje velikih materialov v zvitkih, zlasti za laminiran papir, ekstrudiran papir, papir z lepilnimi nalepkami in plastično folijo.
Strojni pregled
Fukcija
1. Ta stroj ima krmiljenje petih servo motorjev, samodejno krmiljenje napetosti, navijanje osrednje površine, površina navijanja je gladka in tesna.
2. Stroj sprejme regulacijo hitrosti s frekvenčnim pretvornikom, da ohranja gladko delovanje med pospeševanjem.
3.S funkcijo samodejnega štetja števcev, zaustavitev alarma.
4. Previjanje uporablja dve torni zračni gredi, samodejni razkladalni stolp, enostaven za uporabo.
5. Samodejna rektifikacijska naprava, useEL CCD, samodejno prilagodi položaj odvijanja.
6. Sprejema uvoženi italijanski zračni nož Delsarlame za rezanje, avtomatski ventilator za izpušni material.
7. odvijalni del ima ločeno strukturo gredi.
8. Naprava za samodejno praznjenje pri previjanju.
Glavni tehnološki parameter in konfiguracija
| Model | GWL1700 |
|
Maks. širina odvijanja |
1700 mm |
|
Min. širina rezanja |
50 mm |
|
Največji premer odvijanja |
1400 mm |
|
Maks. premer previjanja |
800 mm |
|
Maks. teža odvijanja |
2600KG |
|
Hitrost rezanja |
10-600m/min |
|
Debelina/hitrost rezanja |
50-300gsm lepilni papir:10-500m/min 30-400gsm papir:10-600m/min 12-300 mikronska plastična folija:10-500m/min |
|
Material za rezanje |
tiskan in prazen papir Tiskana plastična folija in prazna plastična folija |
|
Metoda previjanja |
Sredinsko nalaganje |
|
Natančnost rezanja |
±0,2 mm |
|
Nadzor hitrosti |
Krmiljenje frekvenčnega pretvornika |
|
Vhodna moč |
380V |
Razvijanjenapravo
|
Raztegljiva struktura |
Hidravlično podajanje brez gredi (3"/ 6") |
|
Metoda dviganja |
Krmiljenje hidravličnega cilindra |
|
Kontrola napetosti odvijanja |
Servo motor 7,5kw*2 Servo motorji Siemens |
|
Obseg vodila |
75 mm (levo in desno) |
|
Naprava za rezanje |
Zračni nož (Italija Delsarlame) |
|
Količina zračnega noža |
6 kompletov |
|
Način prilagajanja |
Ročno |
|
Izpušna naprava za odpadni rob |
Sesalni ventilator |
Kontrolni sistem
|
PLC |
SIEMENS |
|
Zaslon na dotik |
SIEMENS |
|
Elektromagnetni ventil |
AIRTAC |
|
Pnevmatski proporcionalni ventil |
SMC |
|
Nizkonapetostne električne naprave |
SCHNEIDER |
|
Samodejna prilagoditev |
Popravek odstopanja EL CCD |
|
Natančnost popravka |
±0,2 mm |
|
Popravljalni senzor |
Fotoelektrični senzor |
|
Samodejni nadzor napetosti |
PAUSOURCE (Tajvan) |
|
Merilnik za štetje |
Popolnoma avtomatsko |
Drečni sistem
|
Glavni motor |
SIEMENS 7,5 kw*1 |
|
Motor za previjanje |
SIEMENS 7,5kw *2 |
|
Inverter |
YASKAWA *5 |
|
Podajalni valj |
gumijast valj |
|
Vozni zvitek |
Aluminijasta rola |
|
Vrsta prenosa |
Sinhroni jermenski pogon |
|
Vrsta stiskanja |
Tlak v cilindru |
|
Previjalna gred |
3-palčna torna gred |
|
medved |
NSK & HAERBIN |
|
Avtomatsko razkladanje naprave za končne izdelke: 1 SET |
|
